Atelier de fabrication de lampe néon

De Kernel Fablab Lannion

Présentation de l'atelier

Objectif

Faire découvrir la soudure et l'impression 3D par la fabrication d'une lampe néon.

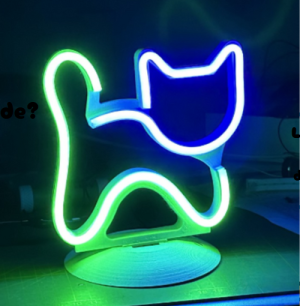

TODO: dessin exemple de lampe

Les participant.e.s repartent avec leur lampe tout en ayant découvert l'utilisation d'un fer à souder, d'objets imprimés, de rubans de néon.

Organisation

Cet atelier a été réalisé avec un groupe de 7 personnes.

Durée: 3h30

Mise en place

Préparation en amont

  • Imprimé en 3D au moins autant de formes et de socles que de participant.e.s TODO: les fichiers
  • découper des sections de fil rouge, noir et vert de 12cm (2 rouges, 2 noirs et 1 vert par lampe)
  • découper des morceaux de plaque à trou aux dimensions <TODO à donner> pour tenir dans les socles
  • pré-souder les cables sur les interrupteurs
  • (optionnel) avoir fabriqué un aspirateur par binôme avec lampe et 3ème main (voir projet ou atelier TODO)

Liste du matériel

  • 1 poste à soudure par groupe de 2 personnes
    • fer à souder
    • aspirateur
    • lampe
    • loupe
    • tapis
    • 3ème main
    • de la flux
    • de la tresse
    • étain
    • limaille
    • pince à dénuder
    • pince coupante
    • pince fine
    • batterie et fil pour tester que la soudure sur le néon fonctionne
    • pinces croco ou pinces
    • breadboard
  • matériel dapprentissage
    • plaques à trous
    • composants (résistances, broches)
    • bouts de tube néon de 2 à 3 cm
    • fil électrique
  • matériel pour le néon
    • plaques à trou de la taille TODO: donner la taille pour aller dans le socle
    • tube néon TODO: donner les longueurs par dessin
    • 4 pièces en 3D: socle en 3 parties et goulotte du néon
    • interrupteur variateur tactile TODO: ref?
    • prise USBC femelle TODO ref?
    • fil électrique + et - => prévoir 12cm par morceau de néon, plus les morceaux pour l'interrupteur et la prise USBC
    • 6 vis M4x8
    • 1 vis M2x6 en plastique
    • petit cutter fin
    • petit tournevis
    • super glue
    • colle chaude

Fonctionnement

TODO: refaire le schéma électrique de Florian et le mettre

Mise en place

Dans la salle il faut mettre des lampes de démonstration en visibilité proche de l'entrée.

Il faut un espace dédié au choix de la forme 3D de la lampe.

Il faut un 3ème espace dédié au choix des couleurs.

Chaque poste de travail de binôme contient deux paniers:

  • un contenant tous les consommables nécessaires à l'entrainement (bouts de néon, plaques à trous, broches)
  • un contenant tout le nécessaire pour fabriquer la lampe (interrupteur, prise USBC, plaque prédécoupée, broches, kit de test de lampe néon, les vis sont dans des petites boîtes fermées)

2 espaces de travail collectif sont installés:

  • 1 espace de découpe
    • tapis de découpe
    • règle
    • cutter
    • feuille avec le tableau des longueurs nécessaires en fonction de la forme => TODO importer le fichier
  • 1 espace collage avec le pistolet à colle

Déroulement de l'atelier

  1. Présentation des lampes et de leur fonctionnement
  2. Choix des formes et couleurs
  3. Démonstration de soudure sur plaque
  4. Mise en pratique sur du matériel d'entrainement
  5. Une fois les techniques maitrisées, création de la lampe en suivant les étapes de la page: <TODO créer page projet lampe néon>
    1. couper le tube néon à la taille de la forme selon la taille donnée pour la forme choisir
    2. soudure de la plaque
    3. soudure des fils sur les extrémités des tubes néon
    4. test de l'allumage du néon
    5. insertion des tubes néon dans les formes
    6. mise en place de l'interrupteur avec de la colle à chaud dans la partie haute du socle
    7. vissage de la forme sur le socle
    8. soudure de la multiprise
    9. visser la plaque du fond sur les pieds

Astuces

Il peut arriver qu'une led soit morte au milieu d'un segment de néon: il est conseiller de tester à chaque si les néons s'allument bien sur toute leur longueur.

Il est important de découper les segments de néon de sorte qu'il y ait suffisamment de surface de connexion pour la soudure des fils.
