Roland GS-24

🎯 Usage : La Roland GS-24 est un plotteur de découpe. Il s'agit d'une machine qui pilote le deplacement d'un cutteur.
Elle sert à réaliser du flocage et de l'autocollant à partir de rouleaux (mono-couleur)

🔑 Accès : Libre, après une formation

⚠️ SÉCURITÉ :



---

📋 Fiche Technique

Format Max	le plotteur prend des rouleaux jusqu'à 71cm
Consommables	Vinyle Flock PVC / Vinyle autocollant
Logiciels	Inkscape depuis le PC à la gauche de la machine

---

Préparation du dessin

La machine fonctionnant à partir de tracés vectoriels, la chaine logicielle classique est de passer par Inkscape (ou autre Illustrator and co)
En cas de besoin se référer à la formation Inkscape



Impression

Utiliser le PC Windows le plus proche de la découpeuse.

Imprimer vers l'imprimante "Roland GS-24"

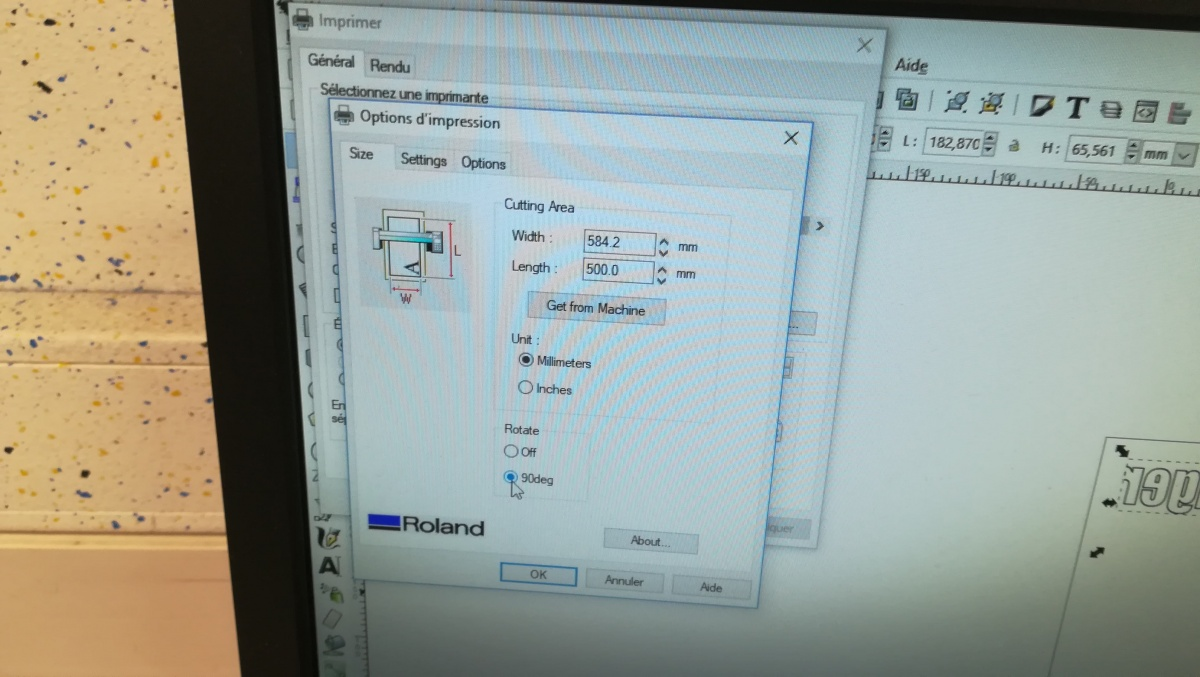

Éditer les préférences de l’imprimante afin d'indiquer :

• La longueur approximative de votre dessin (Cutting area length), ça évitera qu'il déroule la longueur indiquée par défaut (1m60)
• Rotate 90deg
• Appliquer
• Imprimer

















Houston, on a un problème !

Je lance mon impression, le moteur s’allume, mais rien ne se passe :

• Vérifier que le dessin est bien vectorisé
• Vérifier que tous les objets sur le dessin sont bien opaques à 100%

Je lance mon impression, le vinyle dérape et/ou part en biais :

• Vérifier que le verrou (sur la gauche de la machine) est bien tiré, les roulettes sont bien plaqués sur la feuille
• Vérifier que le rouleau est bien posé sur le support à roulette derrière la machine

---
